מָבוֹא
בייצור מודרני של אריזות פלסטיק, ייצור בקבוקי PET הוא אחד התהליכים התעשייתיים הנפוצים והמעודנים ביותר מבחינה טכנית. במרכז תהליך זה עומדת מכונת ה-PET Preform Molding Machine, ציוד מיוחד מאוד שנועד להפוך שרף PET גולמי לפרפורמים מדויקים ועמידים שהופכים מאוחר יותר לבקבוקים באמצעות יציקת מכה.
פרפורמים PET אינם מוצרים סופיים, אך הם שלב הביניים הקריטי ביותר בייצור הבקבוקים. האיכות שלהם קובעת ישירות את החוזק, השקיפות, עקביות המשקל והעמידות של המיכל הסופי. בין אם מדובר במים בבקבוקים, משקאות מוגזים, שמני מאכל או נוזלי תרופות, כמעט כל מיכלי ה-PET מתחילים את דרכם במערכת דפוס קדם-פורם.
מכונת דפוס PET Preform משלבת מספר רב של מערכות הנדסיות-התכה, הזרקה, קירור, הידוק ופליטה-למחזור ייצור מסונכרן מאוד. מכונות אלו מסוגלות לייצר אלפי או אפילו מאות אלפי פרפורמים בשעה, בהתאם לספירת חללים ותצורת המערכת.
הבנת אופן פעולת המכונות הללו חיונית ליצרנים, מהנדסים ומנהלי ייצור. תפעול יעיל מוביל לעלויות נמוכות יותר, לתפוקה גבוהה יותר ולשיעורי פגמים מופחתים, בעוד שהבנה לקויה עלולה לגרום לחוסר יעילות בייצור, בזבוז חומר ואיכות מוצר לא עקבית.
מאמר זה מספק הסבר מקיף על מכונות יציקת PET preform, כולל רכיבי הליבה שלהן, עקרונות עבודה, סוגי מכונות, גורמי ביצועים ויישומים תעשייתיים.
רכיבים של מכונת דפוס PET Preform
מכונת דפוס PET Preform מורכבת ממספר מערכות משולבות, שלכל אחת תפקיד מכריע בהבטחת ייצור יציב, יעיל ומדויק.
יחידת הזרקה
יחידת ההזרקה אחראית על המסת שרף PET והזרקתו לחלל העובש. לעתים קרובות זה נחשב ללב המכונה מכיוון שהוא קובע ישירות את איכות החומר ועקביות.
מרכיבי המפתח כוללים:
- הופר: היכן נטענים כדורי שרף PET.
- חבית: מחממת ומכילה את החומר המותך.
- בורג: מסתובב ודוחס שרף PET להמסה וערבוב.
- פסי חימום: מספקים חימום חיצוני לשמירה על יציבות הטמפרטורה.
- זרבובית: מעביר PET מותך למערכת התבנית.
עיצוב הבורג חשוב במיוחד מכיוון שהוא שולט בפלסטיקה, ערבוב והצטברות לחץ. בורג-מעוצב היטב מבטיח צמיגות התכה אחידה, שהיא קריטית לייצור פרפורמים עקביים.
יחידת הידוק עובש
יחידת ההידוק מחזיקה את התבנית בצורה מאובטחת במהלך תהליך ההזרקה. מכיוון שה-PET מותך מוזרק בלחץ גבוה במיוחד, התבנית חייבת להישאר סגורה היטב כדי למנוע דליפה או עיוות.
ישנם סוגים שונים של מנגנוני הידוק:
- מערכות הידוק הידראוליות
- מערכות מתג מכניות
- מערכות מונעות סרוו-היברידיות
לכל מערכת יש את היתרונות שלה. מערכות הידראוליות מספקות כוח הידוק חזק, בעוד שמערכות סרוו מציעות יעילות אנרגטית גבוהה יותר ובקרה מדויקת.

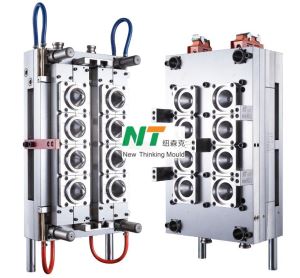

מערכת עובש
מערכת העובש היא המקום שבו מתרחש העיצוב בפועל של פרפורמים. הוא מורכב מחללים, ליבות, תעלות קירור ומנגנוני פליטה.
מערכות מודרניות משתמשות לעתים קרובות בעיצובים מרובי-חללים, המאפשרים לייצר פרפורמים מרובים במחזור אחד. לדוגמה, תבנית בעלת 96 חללים יכולה לייצר 96 פרפורמים לכל זריקת הזרקה, מה שמגדיל משמעותית את יעילות הייצור.
תעלות קירור בתוך התבנית הן קריטיות מכיוון שיש לקרר PET במהירות כדי לשמור על צורה ודיוק ממדים.
מערכת פליטה
לאחר שהפרפורמים התמצקו, מערכת הפליטה מסירה אותם מהתבנית. תהליך זה חייב להיות חלק ומדויק כדי למנוע נזק או עיוות פני השטח.
שיטות הפליטה הנפוצות כוללות:
- פיני מפלט מכניים
- פליטה-בסיוע אוויר
- מערכות בחירה-ו-רובוטיות
אוטומציה משמשת יותר ויותר לשיפור המהירות והעקביות תוך הפחתת העבודה הידנית.
מערכת בקרה
מערכת הבקרה פועלת כמו המוח של ה-PET Preform Molding Machine. הוא כולל בדרך כלל בקרי PLC, ממשקי מסך מגע, חיישנים ותוכנת ניטור- בזמן אמת.
מפעילים משתמשים במערכת הבקרה כדי להתאים:
- לחץ הזרקה
- פרופילי טמפרטורה
- זמן מחזור
- משך הקירור
- כוח הידוק
מערכות מודרניות תומכות גם ברישום נתונים וניטור מרחוק, המאפשרות תחזוקה חזויה ואופטימיזציה של תהליכים.
עקרון העבודה של מכונות דפוס PET Preform
האכלת חומרים
תהליך הייצור מתחיל עם הזנת כדורי שרף PET לתוך ההופר. עם זאת, לפני הכניסה ליחידת ההזרקה, PET חייב לעבור תהליך ייבוש מכריע.
PET רגיש מאוד ללחות. אם אינו מיובש כראוי, הוא עלול להתפרק במהלך החימום, מה שמוביל לפרפורמים חלשים ושבירים. לכן, מערכות תעשייתיות משתמשות במייבשי מייבשי לחות כדי להפחית את תכולת הלחות לרמות נמוכות במיוחד לפני העיבוד.
פלסטיזציה והתכה
בתוך הקנה, הבורג המסתובב מעביר כדורי PET קדימה תוך הפעלת חום וגזירה מכנית. שילוב זה ממיס את החומר והופך אותו למצב מותך אחיד.
בקרת טמפרטורה היא קריטית בשלב זה. אם הטמפרטורה נמוכה מדי, ההיתוך לא יהיה שלם; אם גבוה מדי, עלולה להתרחש השפלה של החומר, המשפיעה על הבהירות והחוזק.
הבורג גם מבטיח הומוגניות, כלומר ל-PET המותך יש צמיגות עקבית לפני ההזרקה.
הזרקה ומילוי
ברגע שהחומר מגיע לטמפרטורה וללחץ הנכונים, הוא מוזרק לתוך חללי התבנית במהירות גבוהה.
שלב זה דורש שליטה מדויקת ב:
- לחץ הזרקה
- מהירות הזרקה
- החזקת לחץ
- זמן מילוי
שליטה לא נכונה עלולה להוביל לפגמים כמו צילומים קצרים, פלאש או עובי דופן לא אחיד. מכונות מתקדמות משתמשות בפרופילי הזרקה מרובי-שלבים כדי לייעל את המילוי ולהפחית את הלחץ בחומר.
קירור והתמצקות
קירור הוא אחד השלבים-הצורכים ביותר את הזמן בכל המחזור. PET מותך חייב להיות מקורר במהירות כדי לשמור על שלמות מבנית ודיוק ממדי.
מערכות קירור משתמשות בדרך כלל בתעלות מים בתוך התבנית כדי להסיר חום ביעילות. מערכות מתקדמות מסוימות משתמשות בעיצובי קירור קונפורמיים העוקבים אחר גיאומטריית חלל לחלוקה תרמית טובה יותר.
קירור נכון מבטיח:
- יציבות מימדית
- בהירות אופטית
- הפחתת מתח פנימי
- זמני מחזור מהירים יותר
השלכה והשלמת מחזור
לאחר שהפרפורמים מתמצקים לחלוטין, התבנית נפתחת ומערכת הפליטה מסירה אותם. לאחר מכן, הפרפורמים מועברים למערכת איסוף או ישירות למכונות יציקת מכה במורד הזרם.
אופטימיזציה של זמן מחזור חיונית מכיוון שאפילו הפחתה של-שנייה אחת למחזור יכולה להגדיל משמעותית את תפוקת הייצור היומית בפעולות-בנפח גדול.
סוגי מכונות דפוס PET Preform
מכונות-חד-שלביות
מכונות-חד-שלביות משלבות הזרקה ויציקת מכה במערכת אחת. כל התהליך-משרף ועד לבקבוק הגמור-מתרחש במחזור רציף אחד.
יתרונות:
- עיצוב מערכת קומפקטי
- טיפול והעברה מופחתים
- השקעה ראשונית נמוכה יותר
עם זאת, הם פחות מתאימים לייצור-בקנה מידה גדול בגלל יעילות נמוכה יותר.
שני-מכונות במה
שתי מערכות- שלביות מפרידות בין ייצור פריפורמים וניפוח בקבוקים לשתי מכונות שונות.
זוהי המערכת הנפוצה ביותר בתעשייה המודרנית מכיוון שהיא מאפשרת:
- מהירות ייצור גבוהה
- אחסון גמיש של פרפורמים
- אופטימיזציה עצמאית של כל שלב
מערכות דו-שלביות שולטות בתעשיות המשקאות והאריזה בשל יכולת ההרחבה שלהן.
מכונות מרובות-Cavity
מכונות מרובות-חללים מיועדות לייצור-תפוקה גבוהה. בהתאם לתצורה, הם יכולים לייצר עשרות או אפילו מאות פרפורמים בכל מחזור.
יתרונות:
- פרודוקטיביות גבוהה במיוחד
- עלות נמוכה יותר ליחידה
- אידיאלי לייצור המוני
האתגרים כוללים עיצוב תבניות מורכב, דרישות תחזוקה גבוהות יותר ואיזון מדויק של זרימת החומר.
גורמים המשפיעים על ביצועים ויעילות
פרמטרים של מכונה
הביצועים תלויים במידה רבה בהגדרות המכונה כגון:
- בקרת טמפרטורה
- לחץ הזרקה
- מהירות בורג
- זמן קירור
שינויים קטנים בפרמטרים אלה יכולים להשפיע באופן משמעותי על איכות המוצר ויעילות המחזור.
עיצוב עובש
העיצוב של תבנית ה-preform הוא אחד הגורמים הקריטיים ביותר בביצועי המערכת. עיצוב לקוי יכול להוביל למילוי לא אחיד, לחוסר איזון בקירור ולשיעורי פגמים גבוהים יותר.
אלמנטים עיצוביים מרכזיים כוללים:
- מיקום שער
- עיצוב מערכת ראנר
- פריסת ערוץ קירור
- איזון חלל
איכות החומר
איכות שרף PET משפיעה ישירות על תוצאות הייצור. פרמטרים חשובים כוללים צמיגות פנימית (IV), תכולת לחות והרכב התוספים.
טיפול לא נכון בחומר עלול להוביל להתדרדרות, הפחתת הבהירות והחוזק של המוצר הסופי.
נהלי תחזוקה ותפעול
תחזוקה שוטפת מבטיחה-יעילות מכונה לטווח ארוך. זה כולל:
- ניקוי יחידות הזרקה
- בדיקת רכיבי עובש
- שימון חלקים נעים
- החלפת אטמים ורכיבים בלויים
תחזוקה מונעת מפחיתה זמן השבתה בלתי צפוי ומשפרת את תוחלת חיי המכונה.
- יישומים ואופטימיזציה בתעשייה
תעשיית המשקאות
תעשיית המשקאות היא המשתמשת הגדולה ביותר במכונות דפוס PET Preform. מים בבקבוקים, משקאות קלים ומוצרי מיץ דורשים מערכות ייצור-מהירות ו-גבוהות, המסוגלות לשמור על עקביות על פני מיליוני יחידות.
אריזות תרופות וקוסמטיקה
תעשיות אלו דורשות דיוק גבוה יותר ובקרת איכות קפדנית יותר. גדלי אצווה קטנים יותר ועיצובים ייעודיים של פרפורמים הם נפוצים, לעתים קרובות דורשים תבניות מותאמות אישית.
אוטומציה וייצור חכם
קווי ייצור מודרניים משלבים יותר ויותר רובוטיקה, חיישני IoT ומערכות ניטור מונעות בינה מלאכותית-. טכנולוגיות אלו מאפשרות:
בקרת איכות-בזמן אמת - תחזוקה חזויה
- טיפול אוטומטי בחומרים
- אופטימיזציה של תהליכים
מפעלים חכמים משפרים משמעותית את היעילות ומפחיתים טעויות אנוש.
מַסְקָנָה
מכונת דפוס PET Preform היא מערכת מתקדמת ביותר המשלבת הנדסת מכונות, בקרה תרמית, יציקה מדויקת ואוטומציה לפלטפורמת ייצור אחת. הביצועים שלו תלויים באינטראקציה של מספר גורמים, כולל רכיבי מכונה, עקרונות עבודה, עיצוב תבניות, איכות החומרים וניהול תפעולי.
הבנת אופן פעולת המכונות הללו מאפשרת ליצרנים לייעל את יעילות הייצור, להפחית את הפסולת ולשמור על איכות מוצר עקבית. בתעשיית אריזה גלובלית יותר ויותר תחרותית, שליטה בטכנולוגיית יציקת PET preform היא חיונית להשגת הצלחה-לטווח ארוך, מדרגיות ויעילות עלות.
בסופו של דבר, היעילות של מערכת דפוס PET preform קובעת לא רק את תפוקת הייצור אלא גם את הרווחיות הכוללת והקיימות של פעולות אריזה מודרניות.
